Réducteur de vitesse de boîte de vitesses pour machine industrielle

PLMD 120/PLMD plus 120

Niveau STAGE				2

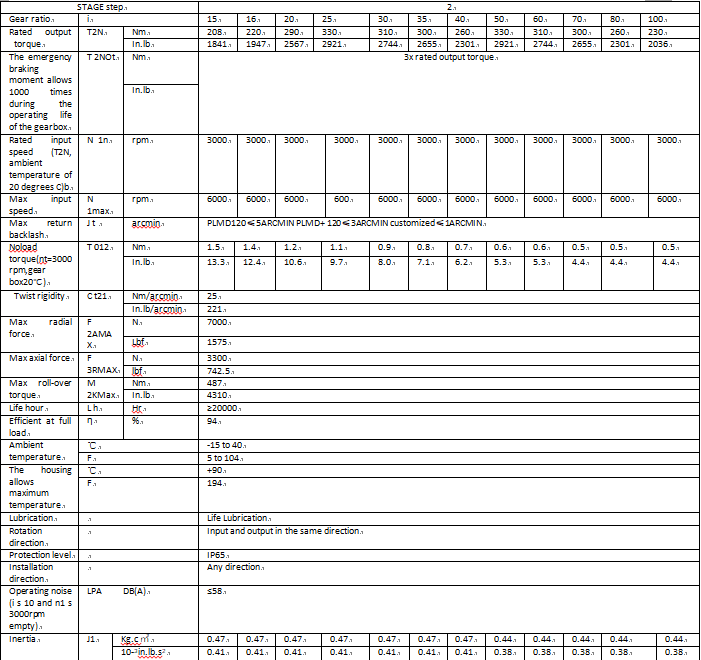

Rapport de démultiplication	i			15		16		20	25			30	35		40		50	60	70	80	100
Couple de sortie nominal	T2N		Nm	208		220		290	330			310	300		260		330	310	300	260	230
			po.lb	1841		1947		2567	2921			2744	2655		2301		2921	2744	2655	2301	2036
Le moment de freinage d'urgence permet 1000 fois pendant la durée de vie de la boîte de vitesses	T 2NOt		Nm	3x couple de sortie nominal
			po.lb
Vitesse d'entrée nominale (T2N, température ambiante de 20 degrés C)b	N 1n		tr/min	3000		3000		3000			3000	3000	3000		3000		3000	3000	3000	3000		3000
Vitesse d'entrée maximale	N 1max		tr/min	6000		6000		6000			600	6000	6000		6000		6000	6000	6000	6000		6000
Jeu de retour maximum	J t		arcmin	PLMD120 Inférieur ou égal à 5ARCMIN PLMD plus 120 Inférieur ou égal à 3ARCMIN personnalisé Inférieur ou égal à 1ARCMIN
Couple à vide (nt=3000 tr/min, boîte de vitesses 20 °C)	T 012		Nm	1.5	1.4			1.2		1.1		0.9	0.8		0.7		0.6	0.6	0.5	0.5			0.5
			po.lb	13.3	12.4			10.6		9.7		8.0	7.1		6.2		5.3	5.3	4.4	4.4			4.4
Rigidité de torsion	C t21		Nm/min d'arc	25
			po.lb/arcmin	221
Force radiale maximale	F 2AMAX		N	7000
			Lbf	1575
Force axiale maximale	F 3RMAX		N	3300
			lbf	742.5
Couple de retournement maximum	M 2KMax		Nm	487
			po.lb	4310
Heure de vie	L h		Heure	Supérieur ou égal à 20000
Efficace à pleine charge	η		pour cent	94
Température ambiante	ºC			-15 à 40
	F			5 à 104
Le boîtier permet une température maximale	ºC			plus 90
	F			194
Lubrification				Lubrification à vie
Sens de rotation				Entrée et sortie dans le même sens
Niveau de protection				IP65
Sens d'installation				N'importe quelle direction
Bruit de fonctionnement (est 10 et n1 s 3000rpm vide)	BD LPA(A)			Inférieur ou égal à 58
Inertie	J1	Kg.cm2		0.47			0.47	0.47		0.47		0.47		0.47	0.47	0.44		0.44	0.44	0.44				0.44
		10-³po.lb.s²		0.41			0.41	0.41		0.41		0.41		0.41	0.41	0.38		0.38	0.38	0.38				0.38

1. L'interface de transmission à engrenages adopte des roulements à aiguilles complets sans cage,
augmenter la surface de contact pour améliorer la rigidité de la structure et le couple de sortie.

2. Le porte-satellites et l'arbre de sortie adoptent une conception de structure intégrée pour
améliorer la compacité de la structure tout en assurant la rigidité maximale en torsion.

3. En utilisant de la graisse lubrifiante synthétique et en adoptant la conception d'étanchéité de la classe de protection IP65,
l'huile de lubrification ne fuit pas et ne nécessite aucun entretien.

4. En coupant le profil de la dent et le pas de la surface de la dent de la vis pour réduire l'impact et le bruit de l'engrenage entrant et sortant,
rendre le processus d'engrènement des engrenages plus stable et augmenter la durée de vie du système d'engrenage.

5. Le réducteur adopte une conception d'engrenage hélicoïdal et son rapport d'engrènement de profil de dent est plus de deux fois supérieur à celui des engrenages droits ordinaires.
Il a les caractéristiques d'un fonctionnement fluide, d'un faible bruit, d'un couple de sortie élevé et d'un faible jeu.

Services techniques:

Selon les paramètres pertinents fournis par le client, le logiciel d'ingénierie SIGRINER est utilisé pour créer le diagramme de la courbe de charge de mouvement de l'équipement du mécanisme pour obtenir les paramètres correspondants et dériver la courbe de charge de mouvement. Affichez intuitivement les paramètres importants et les indices de charge dans le système de transmission pour aider les clients à réaliser une conception structurelle raisonnable.
SIGRINER fournit une base de données de moteurs de 500 fabricants de servomoteurs dans le monde

Formation client :
Nous sommes honorés de mettre à votre disposition notre expertise en informatique appliquée et en conception de transmission. Nous pouvons fournir une formation pertinente selon vos besoins. Veuillez contacter notre ingénieur, ou envoyez-nous un appel/wechat

Application industrielle• Nous fournissons un approvisionnement rapide et un support solide partout dans le monde grâce à un réseau complet de vente et de service
• Avec des années d'expérience riche, nos experts faisant autorité fournissent des services de conseil leaders sur le marché pour divers secteurs industriels

• Robotique, automatisation et technologie des manipulateurs
Une variété de servoréducteurs et de systèmes de transmission mécanique, des modèles économiques aux modèles haut de gamme ; peut être appliqué à divers robots et à leurs axes auxiliaires, tels que les arbres de transmission et les dispositifs de contrôle de station

• Imprimante
La boîte de vitesses innovante assure la stabilité, la précision de la synchronisation et la précision à long terme, même à des vitesses élevées
La solution parfaite pour les processus d'impression de haute qualité et d'autres applications en service continu
Option : capteur intégré pour surveiller la tension du papier et paramètres similaires

• Machines-outils et systèmes de fabrication
La haute précision, le fonctionnement stable et le rendement élevé sont tous dérivés de solutions de systèmes mécaniques stables, sans jeu et à haute rigidité, telles que l'application de produits sur les axes d'alimentation, de rotation et auxiliaires
• Machines alimentaires et d'emballage
Une série de boîtes de vitesses spécialement conçues pour divers arbres utilisés dans le domaine de la technologie d'emballage (y compris les boîtes de vitesses avec conception anti-corrosion) - peut maximiser l'efficacité du travail, la flexibilité mécanique et la vitesse du cycle

• Machine textile
• Ligne de production automatique de conserves
